Catégories des câbles ethernet

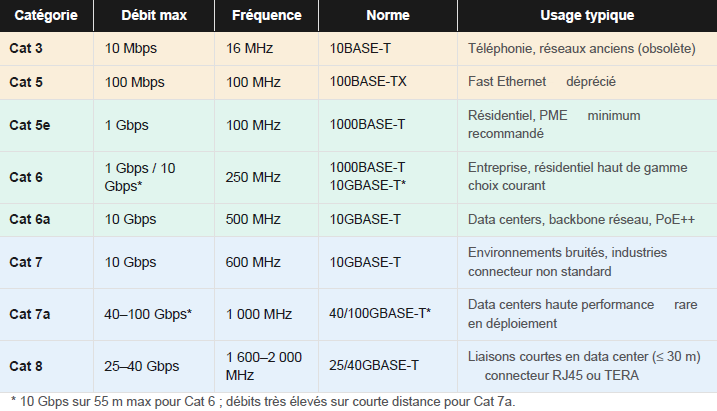

Le connecteur RJ45 (Registered Jack 45) est le standard mondial du câblage réseau Ethernet. Chaque catégorie de câble définit une bande passante et un débit maximum, ainsi que la distance maximale garantie fixée à 100 mètres pour toutes les catégories sauf mention contraire.
La distance maximale garantie est de 100 mètres pour toutes les catégories en 1 Gbps ou moins. Pour le 10 Gbps, le Cat 6 est limité à 55 m, le Cat 6a, 7 et supérieurs maintiennent 100 m. Le Cat 8 est conçu pour des distances de 30 m Maximum.
Catégories obsolètes :
Cat 3 : 10 Mbps / 16 MHz
Conçu à l’origine pour la téléphonie analogique, réutilisé pour les premiers réseaux 10BASE-T. Totalement obsolète pour tout usage réseau moderne. À ne jamais installer.
Cat 5 : 100 Mbps / 100 MHz
Standard Fast Ethernet des années 1990–2000. Encore présent dans d’anciens bâtiments, mais à remplacer dès que possible. Aucune installation neuve ne doit l’utiliser.
Catégories courantes :
Cat 5e : 1 Gbps / 100 MHz
Version améliorée du Cat 5 avec une meilleure rejection de la diaphonie (paradiaphonie). Standard minimal acceptable aujourd’hui. Très répandu et économique, il convient pour les usages résidentiels courants et les petites structures.
Cat 6 : 1 Gbps (10 Gbps sur 55 mètres) / 250 MHz
Le câble Cat 6 intègre un séparateur plastique (spline) qui isole mécaniquement les 4 paires et réduit les interférences croisées. Il supporte le 10 Gbps jusqu’à 55 mètres. Recommandé pour toute nouvelle installation résidentielle ou d’entreprise. Légèrement plus rigide que le Cat 5e.
Cat 6a : 10 Gbps / 500 MHz
Cat 6 améliorée : supporte le 10 Gbps sur la pleine distance de 100 mètres. Câble plus épais et lourd, souvent blindé (F/UTP ou S/FTP). Incontournable pour les data centers et les backbones réseau. Idéal pour les infrastructures PoE++ (IEEE 802.3bt) alimentant des équipements gourmands.
Catégories avancées / Professionnelles :
Cat 7 : 10 Gbps / 600 MHz
Chaque paire est blindée individuellement (S/FTP ou P/FTP), offrant une immunité élevée aux interférences électromagnétiques. Attention : le Cat 7 n’est pas officiellement reconnu par l’ISO/IEC pour Ethernet avec connecteur RJ45. Il utilise souvent les connecteurs GG45 ou TERA, incompatibles avec les prises RJ45 standard. Fréquemment survendu en grande surface.
Cat 7a : 40 à 100 Gbps sur courte distance / 1000 MHz
Extension du Cat 7 jusqu’à 1 GHz. Très rigide et encombrant. Rarement déployé en dehors des data centers de pointe. Nécessite des connecteurs spéciaux non compatibles RJ45 classiques.
Cat 8 : 25 à 40 Gbps / 1600 à 2000 MHz
Standard IEEE 802.3bq, conçu pour les courtes liaisons en data center (£ 30 m). Existe en deux sous-catégories : Cat 8.1 (compatible RJ45) et Cat 8.2 (connecteur TERA/GG45). Blindage obligatoire. Réservé aux infrastructures critiques entre serveurs et switches.
Types de blindages UTF, FTP, S/FTP
UTP : Aucun blindage, usage résidentiel, bureau standard
F/UTP : Feuille globale, usage en environnement légèrement bruité
S/FTP : Tresse globale + feuille/paire, usage en milieu industriel, haute densité
U/FTP : Feuille par paire, usage Cat 6a, data center
